Beschreibung der Rolle

Die TEL Server sind dafür zuständig Call-Flow-Applikationen und zentrale Verwaltungs- und Steuerfunktionen in Form von R5-Skripten auszuführen. Des weiteren werden auf diesen Servern in der Regel auch die Connectoren für Synchronisation verschiedner Bentzer und Telefonie-Stati der Telefonanlagen installiert.

Einrichtung der Zeitsynchronisation (Alternativer Zeitdienst)

portal.Daemon.TimeServiceMonitor.r5 stoppen im 8-Server falls installiert.

Zeitdienst herunterladen und installieren:

http://cdn.jtel.de/downloads/NTP/ntp-4.2.8p10-win32-setup.exe

Immer auf next, bis zur Auswahl der Zeitserver. Zuerst den Kundenserver angeben (falls vorhanden), dann die ptb Zeitserver: ptbtime1.ptb.de,ptbtime2.ptb.de,ptbtime3.ptb.de

jtel Portal WIKI > Rolle TEL - Installation als Anwendung > image2018-1-3 12:5:44.png

Dann installation abschließen.

Monitor installieren:

http://cdn.jtel.de/downloads/NTP/ntp-time-server-monitor-104.exe

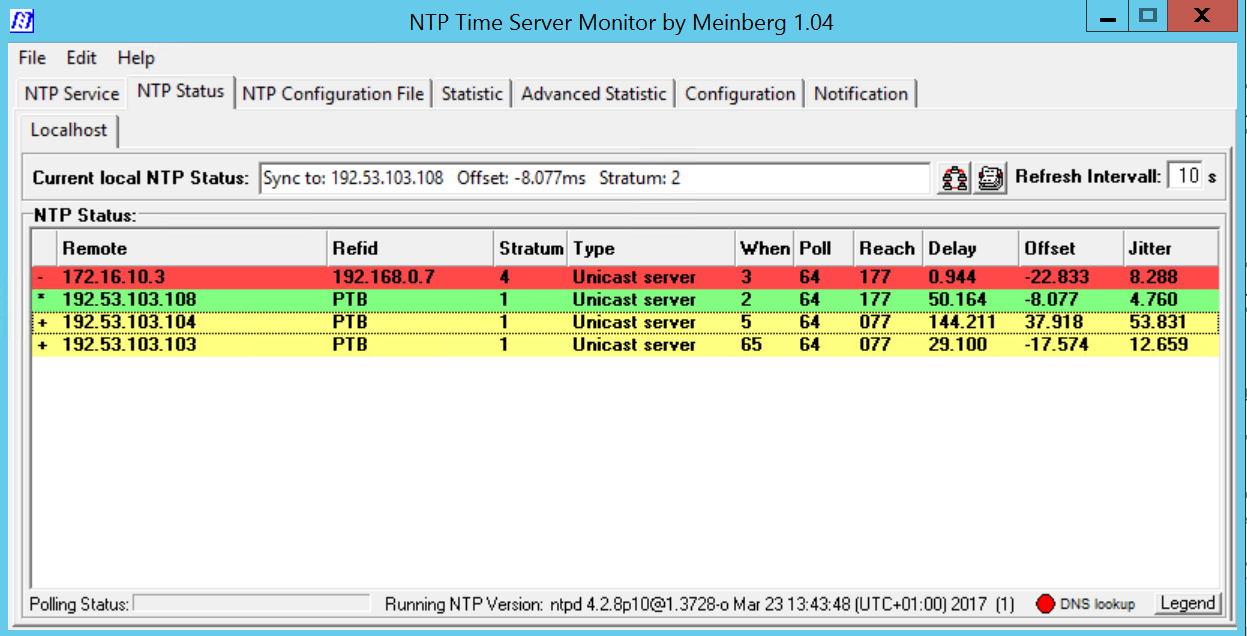

Sicherstellen dass dienst läuft. Monitor prüfen, dass mindestens einer der Zeitserver "grün" ist.

jtel Portal WIKI > Rolle TEL - Installation als Anwendung > image2018-1-3 12:14:2.png

Achtung:

Sicherstellen, dass der Parameter im Portal Portal.Alarming.Time.WindowsTimeService auf 0 gestellt ist.

Konfigurieren der Datenquellen

Als nächstes müssen die Datenquellen im ODBC Administrator konfiguriert werden.

Folgende Registry-File downloaden und importieren:

https://cdn.jtel.de/downloads/configs/odbc_ini_v52.reg

Hinweis: Konfigurationsdateien für neuere ODBC Treiber sind ebenfalls vorhanden. Es wird jedoch empfohlen, wegen Speicherprobleme im MySQL ODBC Treiber, mit dieser Version zu arbeiten. Auch mit den neuesten 8.x Treiber treten Speicherprobleme auf, wenn Datenbankverbindungen abbrechen.

Installieren des 8Servers

Repository Clonen

https://bitbucket.org/jtelgmbh/8-server-deploy.git in das zu erstellende Verzeichnis c:\8Server\deploy
Wechsel auf das gewünschte Release, beispielsweise release/rc-5.23.9 (derzeit aktuell empfohlen)

Beide Aktionen erfordern die Kenntnis gültiger Zugangsberechtigungen zum zentralen jtel Software-Server.

Software Installieren

Telefonie und Daemonen:

c:\8Server\deploy\OEM\JTEL\first_install.cmd
c:\8Server\deploy\OEM\JTEL\copy_keyfile_en_mcp_v67.cmd

Nur Daemonen:

c:\8Server\deploy\OEM\JTEL\first_install.cmd
c:\8Server\deploy\OEM\JTEL\copy_keyfile_en_daemon.cmd

C++ Runtimes installieren

Folgende Runtimes installieren:

C:\8Server\deploy\OEM\JTEL\Required\vcredist_2012_x64_11.0.61030.exe /passive /norestart
C:\8Server\deploy\OEM\JTEL\Required\vcredist_2012_x86_11.0.61030.exe /passive /norestart
C:\8Server\deploy\OEM\JTEL\Required\vcredist_2015_x64_14.0.24123.exe /install /passive /norestart
C:\8Server\deploy\OEM\JTEL\Required\vcredist_2015_x86_14.0.24123.exe /install /passive /norestart
C:\8Server\deploy\OEM\JTEL\Required\ww_icl_redist_ia32_2017.1.143.msi /quiet /passive
C:\8Server\deploy\OEM\JTEL\Required\ww_icl_redist_intel64_2017.1.143.msi /quiet /passive

Installieren des Aculab Media Servers

AIT Installieren

http://cdn.jtel.de/downloads/aculab/AculabInstaller.msi

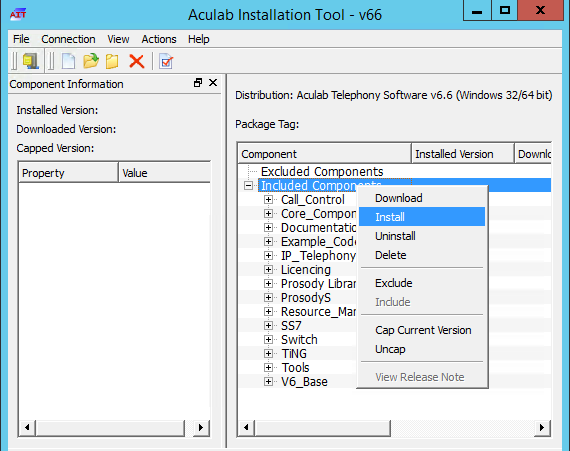

v67 Paket installieren

AIT Starten
"Connection" -> "Work offline".
"File" -> ""Import" -> Load Aculab Package File...".
- c:\8Server\deploy\oem\jtel\aculab\v67.apf
Zielpfad:
- C:\aculab\v67
"Install"
Installation von allen Treibern (Windows Abfragen) bestätigen

Aculab Konfiguration

ACT Starten
"Prosody S" ... "Add...":

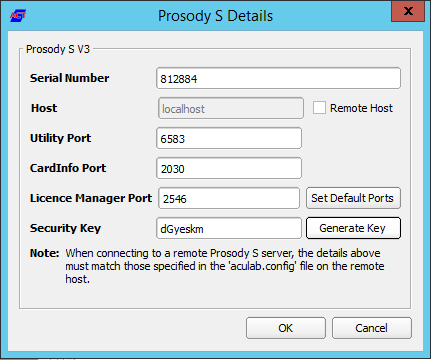

Die Seriennummer kann frei gewählt werden. Als Security Key jtel angeben.

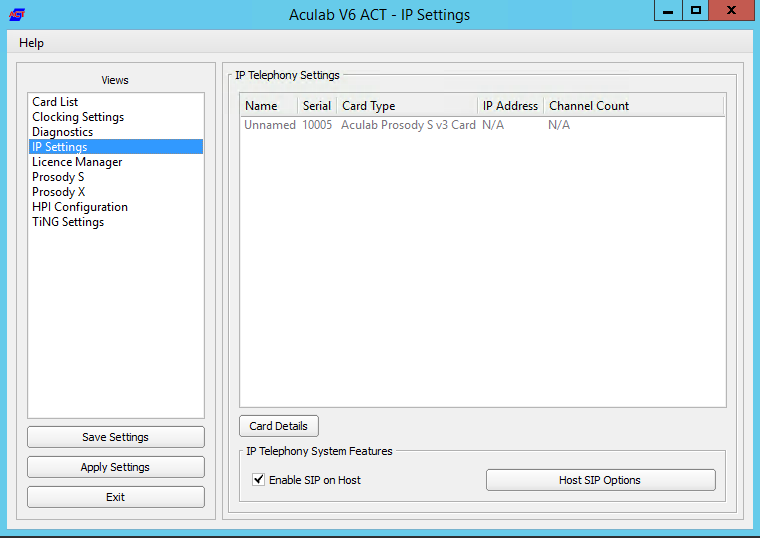

"IP Settings", "Enable SIP on Host" aktivieren:

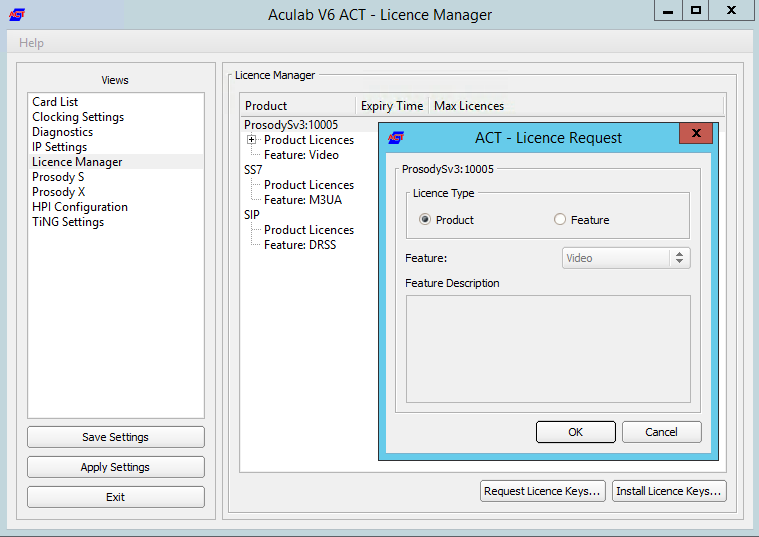

"License Manager", Lizenz einspielen (Install Licence Keys...)
"Save Settings" gefolgt dann "Apply Settings".

Startup Scripts

Ggf in c:\8Server\bin\startup.cmd das "net use" anpassen.

Verknüpfungen

Verknüpfung von

c:\8Server\bin\startup_launcher.cmd

Auf den Desktop sowie nach shell:startup legen.

Aculab Konfiguration für 8-Server

giAculab config erzeugen (cmd als ADMIN):

Achtung: manchmal schluckt Windows das Verändern des Pfads nicht 100% sofort. Wenn nicht (falls gihal.exe nicht gefunden wird), dann neu booten.

gihal

# If it starts, press CTRL+C then cancel

giAculab.cfg muss nun angepasst werden.

Den Einstellungsbereich unten kopieren und in der Zieldatei ersetzen.

channel_count auf die Anzahl der SIP Kanäle stellen
default_rtp_ip muss bei Multi-Homed Maschinen auf die IP Adresse der Netzwerkkarte für die Telefonie gesetzt werden

    [SIP]
    {
      netport			                = 0
      channel_count		                = 30
      default_vmp_set		            = "VMP_SET1"
      default_rtp_ip		            = "0.0.0.0"
      default_rtp_dscp		            = 46
      defaultSignallingGateway	        = ""
      numberOnly		                = FALSE
      rfc2833RxToneEvent	            = TRUE
      rfc2833RxInbandToneRegeneration	= TRUE
      rfc2833TxToneConversion	        = TRUE
    }

Eine weitere Änderung betrifft die Datei C:\8Server\gi2\bin\gi2.ini: hier sollte der Wert DISABLE_ERROR_DIALOG folgendermaßen angepasst werden:

DISABLE_ERROR_DIALOG = 2

Zusätzlich wird eine Datei C:\8Server\bin\gi2.ini angelegt, mit folgenden Inhalt:

CONFIG_DIR = ../gi2/config
LOG_DIR = ../log

Die letzte Datei, an der manuelle Anpassungen erfolgen müssen, ist C:\8Server\config\StdCall_MCP.cfg

Folgende Einstellungen insbesonders beleuchten:

Enable_SIP_Registrar - für Installationen mit eingehende Registrierungen (insbesonders Panasonic)
Default_SIP_Contact - hier die IP Adresse des SIP Interfaces eintragen
Startup_Command4 und Startup_Sleep4 - löschen, falls die Maschine keine Registrierung nach Aussen aufbauen muss (derzeit alle Installationen ausser NFON)
Total_Channel_Count - Entspricht die Gesamtzahl der SIP Kanäle
Inbound_Use_Channels - Entspricht nAgents + nSupervisor + nQueueChannels
Outbound_Use_Channels - Entspricht nAgents + nSupervisor + nCallTransferChannels
Beachte: Total_Channel_Count = Inbound_Use_Channels + Outbound_Use_Channels

ROOT
{
   StdCall_MCP
   {
      bool    Use_RemoteHAL                         = TRUE;

      integer LocalStream_RX_Port                   = 0;
      integer Dispatcher_ThreadCount                = 4;

      bool    Auto_SETUP_ACK                        = FALSE;
      string  Alert_DefaultFile                     = "c:\8Server\Voice\System\070.wav";

      integer Stream_Receiver_MaxUnconfirmedPackets = 8;
      integer Stream_Receiver_MaxBufferSize         = 16384;
      integer Stream_Sender_Timeout                 = 2000;
      integer Stream_Sender_MaxBufferSize           = 16384;

      integer SIP_Interceptor_Port                  = 5060;
      bool    Enable_SIP_Interceptor                = TRUE;
	  integer Start_SIP_Interceptor_After_Command   = 1;
	  bool    Enable_SIP_Registrar                  = FALSE;
      bool    Enable_L3_Monitor                     = FALSE;

      string  Default_SIP_Contact                   = "<sip:10.4.11.81>";

	  string  Startup_Command0                      = "c:/windows/system32/taskkill.exe /im gihal.exe /f";
	  integer Startup_Sleep0                        = 2000;
	  string  Startup_Command1                      = "c:/aculab/v67/bin/amd64/aculabservicemanager -stop sip";
	  integer Startup_Sleep1                        = 2000;
	  string  Startup_Command2                      = "c:/aculab/v67/bin/amd64/aculabservicemanager -start sip";
	  integer Startup_Sleep2                        = 2000;
	  string  Startup_Command3                      = "c:/8Server/gi2/bin/giHal.exe -w -tingtrace";
	  integer Startup_Sleep3                        = 5000;
	  string  Startup_Command4                      = "c:/8Server/bin/startup_registrations.cmd";
	  integer Startup_Sleep4                        = 1000;

	  string  Shutdown_Command0                     = "c:/windows/system32/taskkill.exe /im gihal.exe /f";
	  integer Shutdown_Sleep0                       = 2000;
	  string  Shutdown_Command1                     = "c:/windows/system32/taskkill.exe /im giacu.exe /f";
	  integer Shutdown_Sleep1                       = 2000;
	  string  Shutdown_Command2                     = "c:/aculab/v67/bin/amd64/aculabservicemanager -stop sip";
	  integer Shutdown_Sleep2                       = 2000;

      Controller1
      {
         integer Total_Channel_Count    = 0;
         integer Inbound_Use_Channels   = 0;
         integer Outbound_Use_Channels  = 0;
         string  HAL_HostName           = "127.0.0.1";
         bool    SIP_URL_Cleaner        = TRUE;
         bool    Ignore_L1Status        = TRUE;
         bool    RFC2833_DTMF_Detection = TRUE;
      };
   };
};

Symmetrisches RTP

Wir installieren alle Systeme mit symmetrisches RTP.

Dies erfordert, dass eine neue Konfigurationsdatei Namens C:\Aculab\v67\cfg\mhp.cfg mit folgendem Inhalt angelegt wird:

 LocalRtpSymmetric=1

8-Server Konfiguration

Von diese URL, die Registry Datei importieren:

MySQL 8.x

http://cdn.jtel.de/downloads/configs/8server_config_v8.reg

MySQL 5.x

http://cdn.jtel.de/downloads/configs/8server_config.reg

8-Server als ADMIN starten (rechter Mausklick auf robot5.exe im Verzeichnis c:\8Server\Config).

WICHTIG: Nicht über startup.cmd oder startup_launcher.cmd!

General Settings, General

"Machine ID" letztes Byte der IP Adresse

Bereich Internet Components

Nur bei Maschinen mit viele Leitungen: ggf. der Wert von "UDP" erhöhen.

Bereich UDP Settings

Nur bei den Betrieb von mehreren 8-Server:

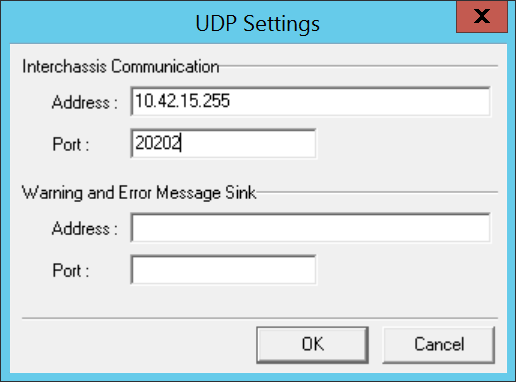

Die Broadcast-Adresse des LAN Segments eintragen
Port 20202 bestimmen

Bereich Daemon Processes

Ggf. bei ein reiner Daemonen-Server oder reine Telefonie-Server einige der Daemonen entfernen.

\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.AcdEvents.Cleaner.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.AcdEvents.Distribute.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.DailyAutoGroupLogout.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.DailyAutoUserLogout.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.GroupDistribute.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.LongCalls.Warning.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.UDP.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\conf\ConfServer.Daemon.UDP.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.8Server.LogFileCleaner.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.Audio.Converter.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.ChangeEvent.Manager.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.EventSpool.SMS.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.EventSpool.SMTP.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.Recordings.Cleaner.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.Recordings.Manager.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.ReportSubscriptions2.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.SystemStartSequence.Cleaner.v2.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.SystemStartSequence.Update.v2.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\TimeServiceMonitor\portal.Daemon.TimeServiceMonitor.r5
C:\8Server\Samples\LogFileCleaner\8Server.Daemon.LogFileCleaner.mySQL.r5

Bei einem reinen Telefonie-Server müssen mindestens folgende Daemonen eingetragen werden (Die Pfade orientieren sich an der Beispielskonfiguration):

\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.UDP.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\conf\ConfServer.Daemon.UDP.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.SystemStartSequence.Update.v2.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\TimeServiceMonitor\portal.Daemon.TimeServiceMonitor.r5
C:\8Server\Samples\LogFileCleaner\8Server.Daemon.LogFileCleaner.mySQL.r5

Bei einem Daemonen-Server müssen mindestens folgende Daemonen eingetragen werden (Die Pfade orientieren sich an der Beispielskonfiguration):

\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.AcdEvents.Cleaner.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.AcdEvents.Distribute.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.DailyAutoGroupLogout.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.DailyAutoUserLogout.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.GroupDistribute.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.LongCalls.Warning.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\acd\Daemons\acd.Daemon.UDP.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.8Server.LogFileCleaner.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.Audio.Converter.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.ChangeEvent.Manager.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.EventSpool.SMS.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.EventSpool.SMTP.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.Recordings.Cleaner.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.Recordings.Manager.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.ReportSubscriptions2.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.SystemStartSequence.Cleaner.v2.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\Portal.Daemon.SystemStartSequence.Update.v2.r5
\\acd-store\shared\JTELCarrierPortal\AppServer\TimeServiceMonitor\portal.Daemon.TimeServiceMonitor.r5
C:\8Server\Samples\LogFileCleaner\8Server.Daemon.LogFileCleaner.mySQL.r5

Hiermit ist die Interaktive Grund-Konfiguration des 8Servers abgeschlossen. Der 8Server kann nun beendet werden, so dass eine gültige Lizenz generiert und eingespielt werden kann.

8Server Lizenz anfordern

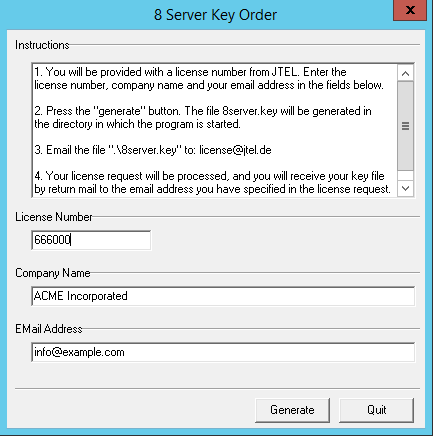

Die Anforderung der Lizenz erfolgt mittels des Programms C:\8Server\bin\KeyOrder6.exe direkt aus dem Explorer:

jtel Portal WIKI > Rolle TEL - Installation als Anwendung > screenshot-15.png

Die Datei C:\8Server\bin\8server.key wird an support@jtel.de gesendet.

Sobald eine gültige Lizenzdatei verfügbar ist, muss diese ins Verzeichnis C:\8Server\Config Verzeichnis eingespielt werden.

Installation des Hazelcast Platform UDP Listeners

Platform UDP Listener Installieren

Im Anschluss wird der Platform UDP Listener mit folgenden Befehlen installiert:

C:
md \PlatformUDPlistener
xcopy /E \\acd-store\shared\JTELCarrierPortal\Utils\Install\PlatformUDPListener C:\PlatformUDPlistener
copy \\acd-store\shared\hazelcast.xml C:\PlatformUDPlistener\conf

Verknüpfungen

Verknüpfung von

c:\PlatformUDPListener\startListener.bat

Auf den Desktop sowie nach shell:startup legen.

Test

Platform UDP Listener starten. Es sollten nun im Cluster alle TEL Nodes gefunden werden. Wenn zuvor, die Webserver und DBM installiert wurden, sollten diese Nodes nun auch im Cluster aktiv sein.

Windows Autostart

Bedingung für die Installation durch uns, ist ein lokaler Administrator Account.

Ferner ist es zu empfehlen, dass die Maschine nicht in der Domäne des Kunden eingebunden ist. Hier gibt es einfach die Möglichkeit, dass zu viele Policies uns in die Suppe spucken.

Maschine ohne "Administrator" Login

Dies betrifft meistens Maschinen die in der Kunden-Domäne sind.

Damit der 8-Server korrekt läuft, muss es mit "Als Administrator ausführen" gestartet werden.

Es gibt jedoch einen Weg, dies automatisch zu machen.

Voraussetzung ist, dass wir die Einstellungen der Benutzerkontensteuerung verändern können, sollte dies nicht möglich sein, MUSS der Kunde das anpassen. Sonst an dieser Stelle: HALT.

Einstellungen der Benutzerkontensteuerung ändern

Auf den Startmenü clicken oder Windows Taste drücken.

Dann eingeben:

Benutzerkontensteuerung (Deutsches Windows) oder User Account Control.

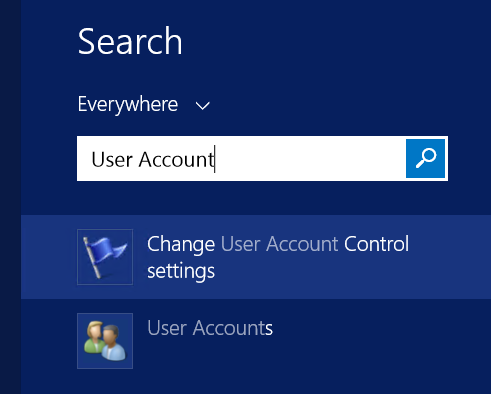

Siehe Screenshot:

jtel Portal WIKI > Rolle TEL - Installation als Anwendung > image2017-3-23 13:38:30.png

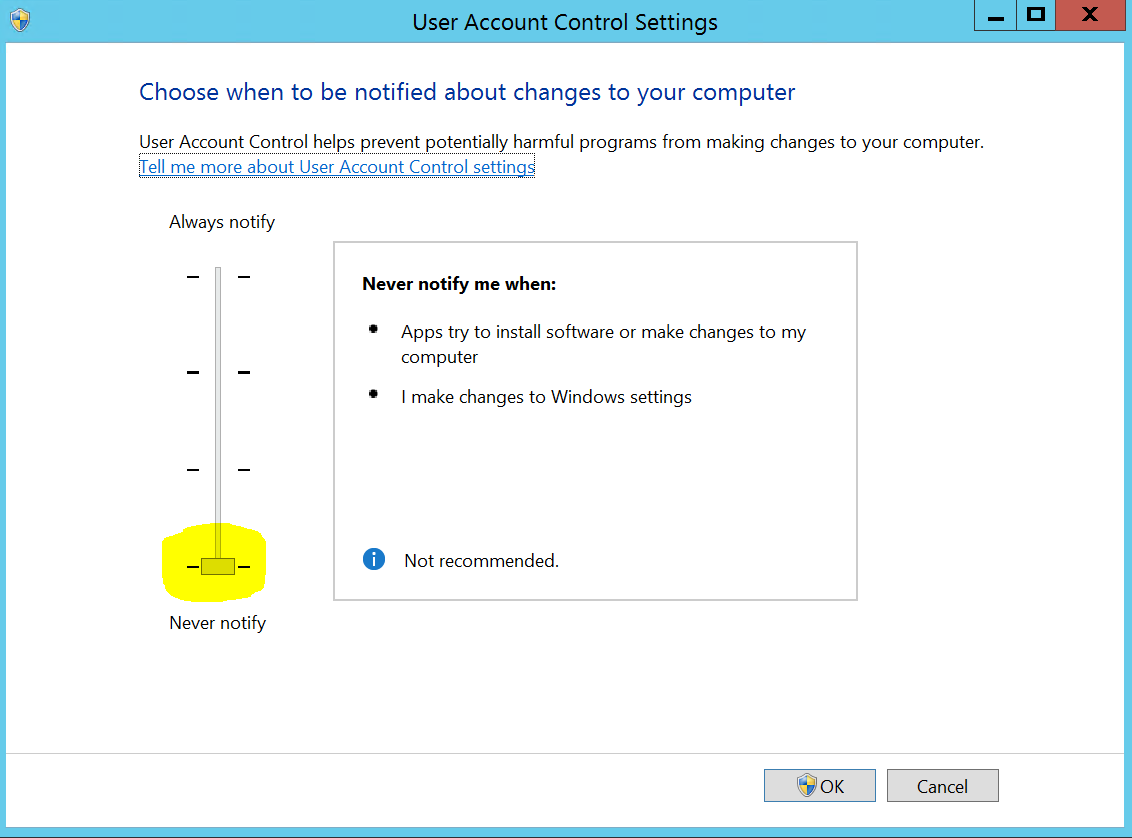

Den entsprechenden Menüpunkt auswählen, und dann die Benutzerkontensteuerung auf die Niedrigste Stufe stellen - siehe Screenshot.

jtel Portal WIKI > Rolle TEL - Installation als Anwendung > image2017-3-23 13:39:46.png

Autostart Installieren

http://cdn.jtel.de/downloads/tools/AutoLogon.zip

Entpacken, und für den Benutzer (Administrator oder den jtel Benutzer) ein Autologin einrichten.

Anschließend testen:

Maschine neu starten
Nachdem die Maschine gebootet ist, sollte der User sich automatisch angemeldet haben, und alle relevanten Dienste sollten laufen

Windows Firewall

Falls die Windows Firewall aktiviert bleiben soll, müssen ein paar Anpassungen getätigt werden.

Folgende Befehle als Administrator im cmd Fenster ausführen:

netsh advfirewall firewall add rule name="ICMPv4" protocol=icmpv4:8,any dir=in action=allow edge=yes
netsh advfirewall firewall add rule name="Hazelcast" dir=in action=allow protocol=TCP localport=5701-5801 edge=no
netsh advfirewall firewall add rule name="RTP" dir=in action=allow protocol=UDP localport=30000-34999 edge=yes
netsh advfirewall firewall add rule name="SIP" dir=in action=allow protocol=UDP localport=5060 edge=yes
netsh advfirewall firewall add rule name="UDP Local" dir=in action=allow protocol=UDP localport=1-65535 edge=no

Aculab Port Eingrenzung

Damit das UDP von Remote auch an bestimmte Ports in Aculab ankommt, muss zusätzlich die Aculab Konfiguration angepasst werden.

Mit notepad++ folgende Datei bearbeiten: C:\aculab\v67\cfg\aculab.config und die Port Range auf 30000 bis 34999 setzen:

...
							<rxrange minvalue="30000" maxvalue="34999"/>
...
